Filtre à disque de 4 pouces

Filtre à disque de 4 pouces

Filtres à eau autonettoyant automatiques: flux unique de l'unité 19-2000m3 / h Précision de filtration 20-4000 micron

Type: Matières multiples multiples: Nettoyage en acier en carbone: Contrôle du lavage à contre-courant: automatique

Avantage du produit

> Débit élevé / précision de filtration élevée

> Perte de basse pression / faible consommation d'eau du lavage à lavage basse

> Niveau d'automatisation élevé

Contactez-nous Téléchargement des données Vidéo principale

Principe du produit

L'eau traverse l'écran et les particules sont conservées à l'intérieur de l'écran de l'élément filtrant. L'eau filtrée circule ensuite à travers la sortie.

Lorsque les particules se sont accumulées à un certain nombre et que le différentiel de pression augmente au niveau prédéterminé, le cycle de rinçage commence.

Il comprend deux étapes: premièrement, la soupape de vidange automatique s'ouvre sur la sortie de drainage. Ensuite, le moteur électronique entraîne les brosses de nettoyage qui sont à l'intérieur de l'écran, les solides sont expulsés à travers la soupape de vidange.

Les filtres continuent de fournir de l'eau filtrée même pendant le cycle de rinçage. Le système de travail entier est contrôlé par une boîte intelligente qui a plusieurs modes de contrôle: différentiel de pression, temps, manuel et PLC.

Débiter	19-4000m3/h	Voie de contrôle	Différences pression / temps / manuellement / plc
Précision de filtration	20um-4000um	Nettoyage	Brosse
Pression de travail (max.)	1 .6MPA (personnalisé)	Temps de nettoyage	10-200S(Adjustable)
Pression de travail (min.)	0.1MPa	Écran perforer	800-4000um
Température de travail	<65'℃	Écran de coin	50-1000um
Pouvoir	380V150HZ	Écran fritté	20-800um

Principe du produit

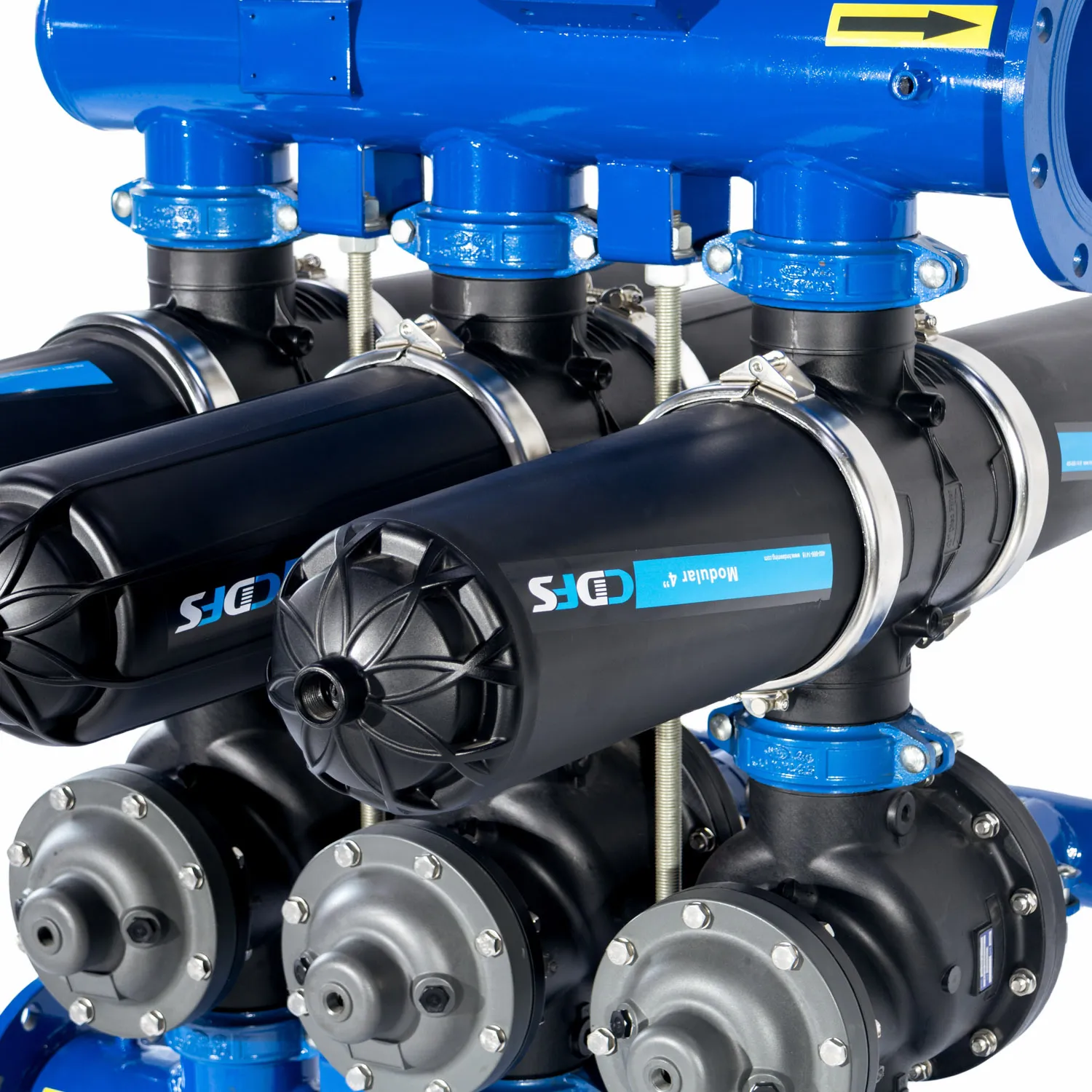

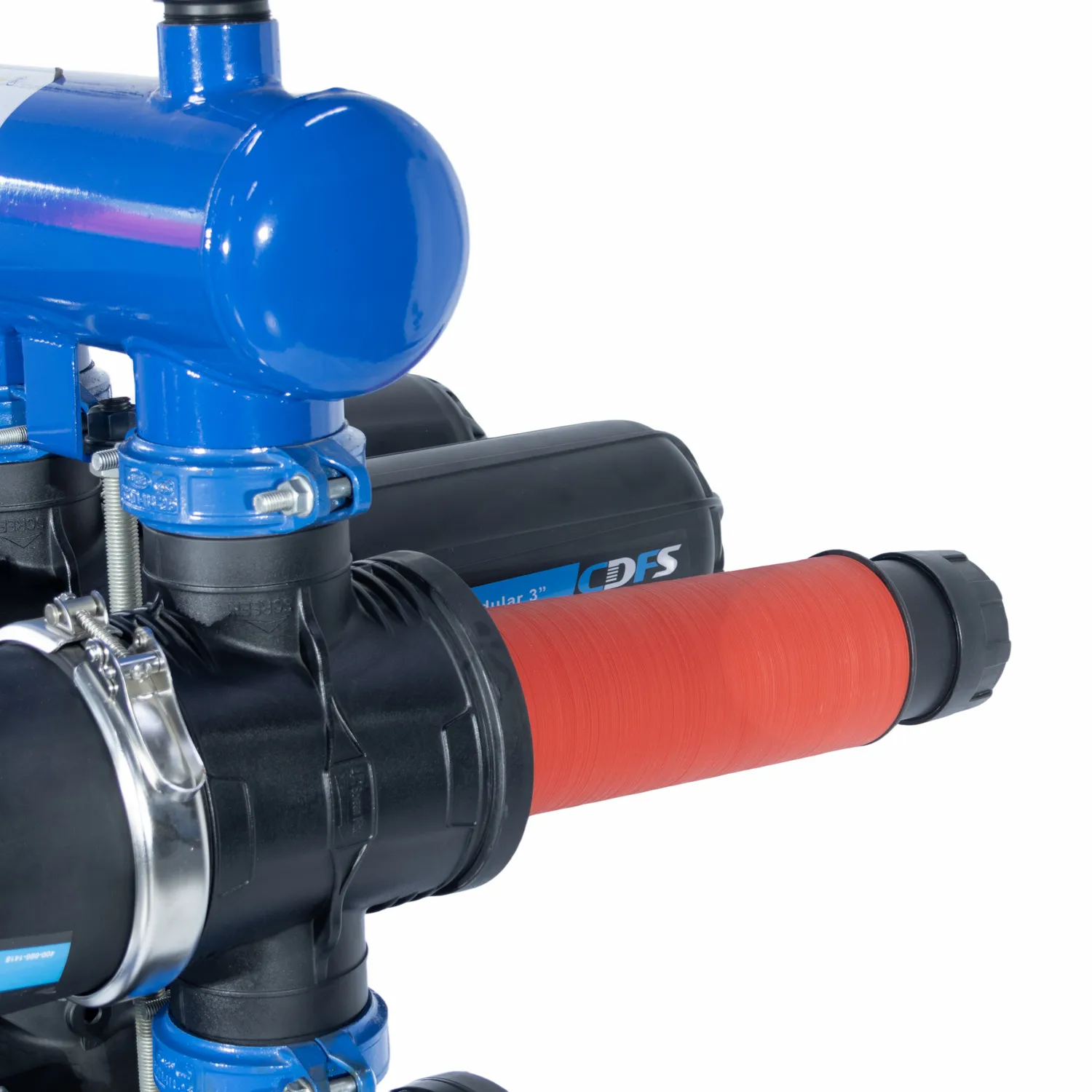

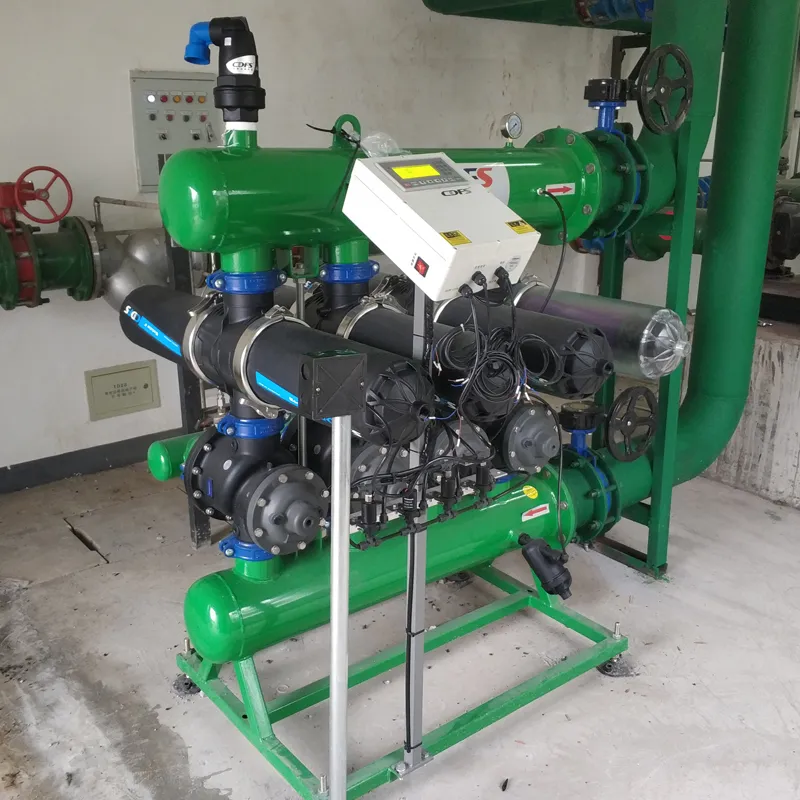

Système de filtre à disque automatique avec élément de filtrage du disque (comme ci-dessous) avec des vannes à lavage arrière de 2 "/ 3" / 4 ", une vanne d'air, des collecteurs, un contrôleur.

Facile à installer. Automatisation disponible en 220V.

Deux États opérationnels: État de filtre et état de lavage à contre-courant

Principe du produit

Pression de travail	0.2-0.8MPa	Pression de lavage du dos	0.18-0.8MPa
Température de travail	<60℃	Valeur de pH	4-13
Mode de lavage à contre-courant	Lavage interne / lavage à contre-courant externe	Le module de filtrage (a)	2-10
Eau dans le tuyau (b)	Acier en carbone / acier inoxydable / plastique	Tuyau d'arrosage (c)	Acier en carbone / acier inoxydable / plastique
Tuyau de drainage (d)	Acier en carbone / acier inoxydable / plastique	Soupape de lavage à contre-courant (e)	acier / plastique
Contrôleur (F)	IP65 standard complet et international complet et international.

Sélection de la table de données

Unité de filtration	Précision （Μm）	Débit du dos (m³ / h)	Flux de filtration (m³ / h)
Unité de filtration	Précision （Μm）	Débit du dos (m³ / h)	Bonne qualité de l'eau	Qualité générale de l'eau	Mauvaise qualité de l'eau	La pire qualité
2 pouces	20	8-11	9	7	5	3
	50		17	14	10	7
	100-130		24	20	18	12
	200-400		24	20	18	12
3 pouces	120-130	16-22	32	30	24	14
3 pouces	75-200	16-22	36	32	26	16
4 pouces	20	40-55	18	14	10	6
	50		34	28	20	14
	100-130		64	59	47	28
	200-400		72	63	51	32

Modèle	Eau dans / out (mm)	Hmm)	H1(mm)	H2(mm)	D (mm)	L (mm)
DLLF-2-2-A	89	884.5	150	413	776.5	890
DLLF-2-3-A	108	904	160	432.5	796	1165
DLLF-2-4-A	108	904	160	432.5	796	1440
DLLF-2-5-A	159	944.5	175	473	854	1715
DLLF-3-2-A	108	1049	175	461	875	890
DLLF-3-3-A	159	1074.5	175	486.5	933	1165
DLLF-3-4-A	159	1092	192.5	504	933	1440
DLLF-3-5-A	159	1092	192.5	504	933	1715
DLLF-4-3-A	159	1416.5	282.5	594	1200	1195
DLLF-4-4-A	219	1531.5	310	651.5	1200	1470
DLLF-4-5-A	219	1531.5	310	651.5	1200	1745
DLLF-4-6-A	273	1630.5	332.5	701	1200	2020
DLLF-4-7-A	273	1630.5	332.5	701	1200	2295
